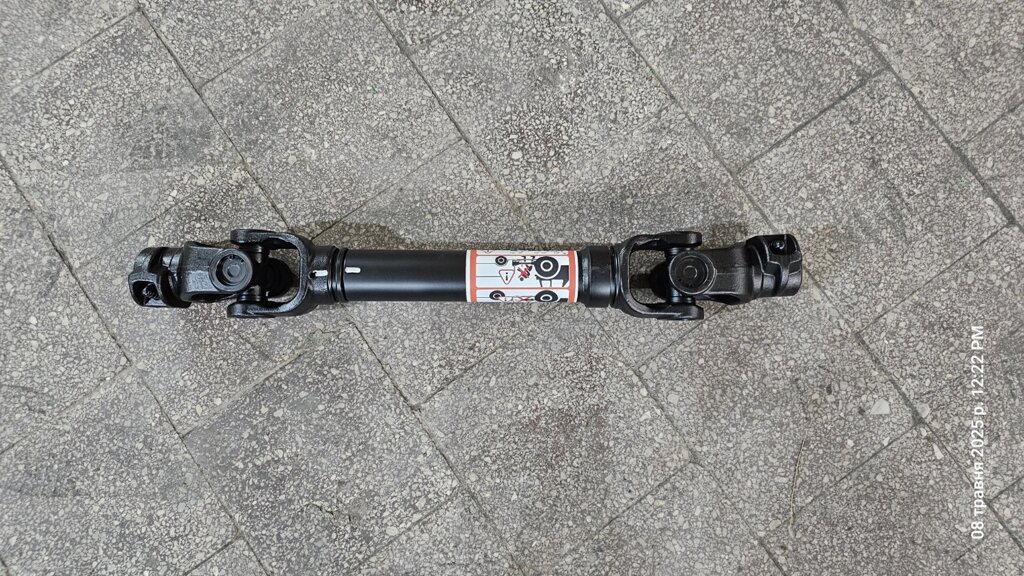

Карданний вал шліцевий посилений до мінітрактора

Шліцевий карданний вал — це елемент трансмісії, що передає обертовий момент від джерела приводу (наприклад, від валу відбору потужності трактора) до робочого органу сільськогосподарської машини (наприклад, косарки, прес-підбирача, культиватора тощо). Його конструкція забезпечує можливість компенсації зміни відстані між агрегатами та передає крутний момент під різними кутами.

Основні елементи:

1. Шліцеве з'єднання – дозволяє змінювати довжину валу (телескопічна конструкція) при зміні відстані між агрегатами під час роботи. Складається з внутрішнього і зовнішнього валів з шліцами.

2. Карданні шарніри (хрестовини) – забезпечують передавання обертання під кутом, компенсують перекоси валу. Хрестовина 28х73


3. Захисний кожух – захищає оператора від обертових частин, згідно з нормами безпеки. Може комплектуватися за бажанням


4. Муфта (може бути обгінна або запобіжна) – для захисту трансмісії та вузлів від перевантаження або інерційних ударів. Може комплектуватися за потреби: Муфта обгінна 8 шлиців або Муфта обгінна 6 шлиців. Муфта під зрізний болт


Характеристики:

• Тип приводу: ВВП трактора (540 або 1000 об/хв)

• Діапазон робочої довжини:

• 1. 50 см-65 см
• 2. 60 см-80 см

• Матеріал: високоміцна сталь, термічно оброблена сталь 45

• Шліцевий карданний вал широко застосовується у всіх видах причіпної та навісної сільгосптехніки, де потрібна передача потужності від трактора до машини, з урахуванням коливань і рухів у полі.
