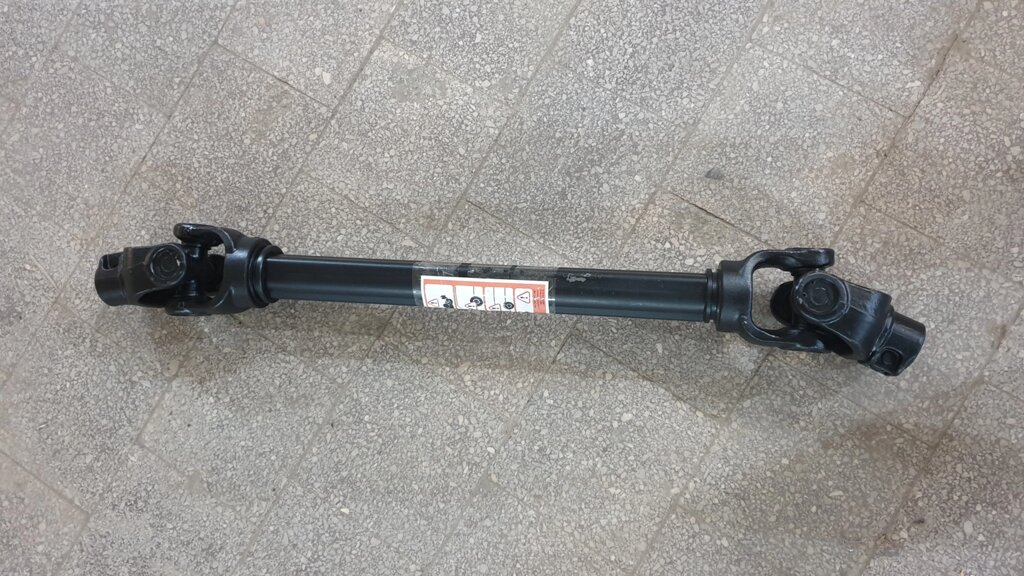

Карданний вал для гілкоруба Т6 посиленний

Параметры Карданного вала серии Т6, 710-1160мм,8 на 6 щлицев:

P=47кВт (64л.с.),  при 540об/мин

 Крестовина КВ.53А-2201025

Длина по осям крестовин Карданного вала серии Т6, 710-1160мм

мм,8 на 6 щлицев в сложенном состоянии-710мм.

1. Произвести замер на старом карданном валу:

– наружного диаметра подшипника D;

– высоты крестовины подшипниками Н.

Подбор крестовины карданного вала

Шаг 2

Произвести замер длины карданного вала в сложенном состоянии Lв.min или, при отсутствии карданного вала, монтажную длину Lм.

Шаг 3 Определить тип присоединительных концевых элементов:

– шлицевое соединение, (замерить наружный диаметр шлицов и определить их количество);

– под квадрат (замерить грань);

– под шестигранник (замерить грань);

– шпоночное соединение (замерить диаметр и ширину шпоночного паза);

Шаг 4 Определить наличие предохранительных элементов:

-обгонной муфы;

-радиально-штифтовой муфты;

– муфты со срезным болтом;

– фрикционной муфты;

– широкоугольного шарнира.
