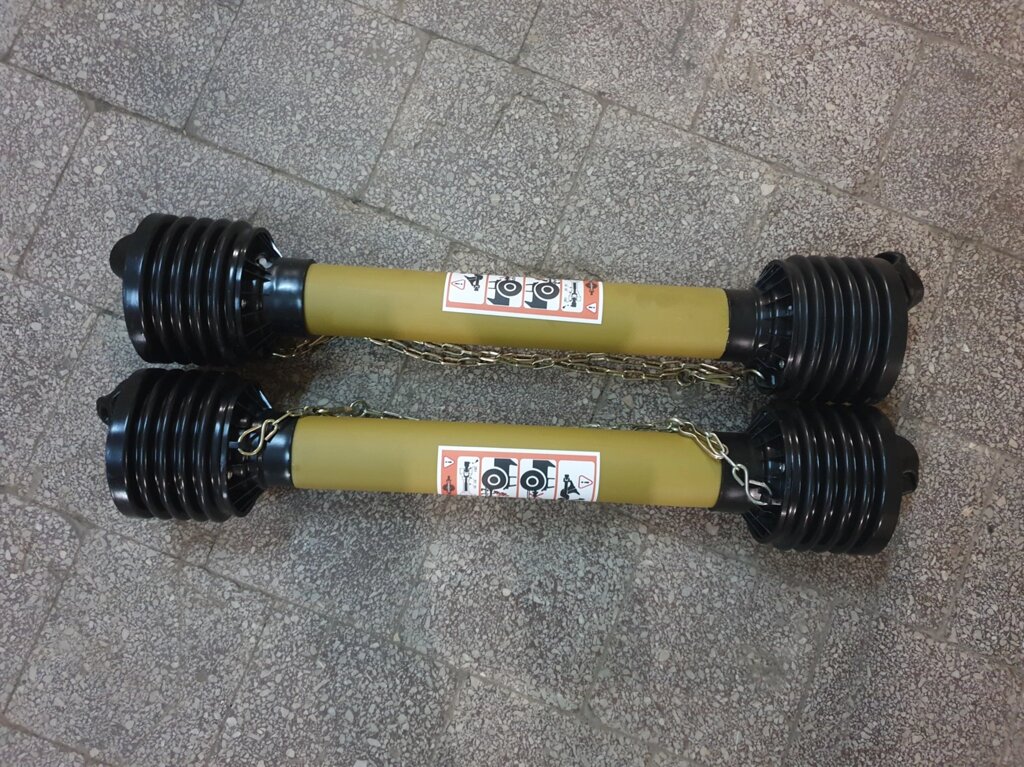

Карданний вал серії Т0, 1010-1790мм, 8 на 6 щліцев

Параметры Карданного вала серии Т0, 1010-1790мм,8 на 6 щлицев:

P=12кВт (16л.с.), Мкр=210Нм,  при 540об/мин

P=18кВт (24л.с.)  Мкр=170Нм при 1000об/мин

Крестовина (22,03*54,8) KB.2B00907

Длина по осям крестовин Карданного вала серии Т0, 1010-1790мм,8 на 6 щлицев в сложенном состоянии -1010мм.

Произвести замер на старом карданном валу:

– наружного диаметра подшипника D;

– высоты крестовины подшипниками Н.

Шаг 2

Произвести замер длины карданного вала в сложенном состоянии Lв.min или, при отсутствии карданного вала, монтажную длину Lм.

Шаг 3 Определить тип присоединительных концевых элементов:

– шлицевое соединение, (замерить наружный диаметр шлицов и определить их количество);

– под квадрат (замерить грань);

– под шестигранник (замерить грань);

– шпоночное соединение (замерить диаметр и ширину шпоночного паза);

Шаг 4 Определить наличие предохранительных элементов:

-обгонной муфы;

-радиально-штифтовой муфты;

– муфты со срезным болтом;

– фрикционной муфты;

– широкоугольного шарнира.
